Synology DS216+II: Arbeitsspeicher aufrüsten

Schritt 1: Frontblende entfernen

Zuerst nehmen wir die gummigelagerte Frontblende ab, sodass wir die beiden Festplatteneinschübe sehen können.

Schritt 2: Festplatteneinschübe entnehmen

Zum entnehmen der Festplatteneinschübe muss jeweils der Entriegelungsknopf gedrückt werden, anschließend kann der Festplatteneinschub einfach herausgezogen werden.

Schritt 3: Lüftergitter abschrauben

Nun lösen wir die 4 Schrauben des Lüfters auf der Rückseite der DiskStation und nehmen das Lüftergitter ab.

Schritt 4: Gehäusedeckel lösen

HINWEIS: Dieser Arbeitsschritt ist der Kniffligste der ganzen Aufrüstaktion. Lasst euch genug Zeit und geht mit Vorsicht vor.

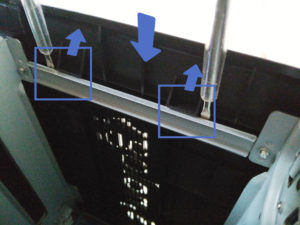

• Der Gehäusedeckel ist mit zwei Haltenasem am Gestänge des Festplattenkäfigs eingerastet. Um diese zu lösen verwenden wir zwei flache Schraubenzieher. Diese setzen wir gleichzeitig neben den beiden Haltenasen an und drücken das Gehäuse damit vorsichtig nach außen.
• Sind die Haltenasen nach außen gedrückt, muss gleichzeitig der Gehäusedeckel nach hinten geschoben werden. Unter Umständen kann es hilfreich sein einen Freund oder Familienmitglied um Hilfe zu bitten. Mit 4 Händen ist es einfacher, mit etwas Geschick geht es jedoch auch problemlos alleine.
• Ist der Gehäusedeckel gelöst und nach hinten geschoben, kann er nun nach oben weggenommen werden. Damit ist der schwierigste Teil dieser Anleitung geschafft.

Schritt 5: Lüfter entfernen

Nachdem wir den Gehäusedeckel abgenommen haben, muss nun der Lüfter der DiskStation entfernt werden. Dazu lösen wir am schwarzen Halterungswinkel die Schraube, ziehen den Stecker des Lüfterkabels von der Platine ab und entnehmen den Lüfter.

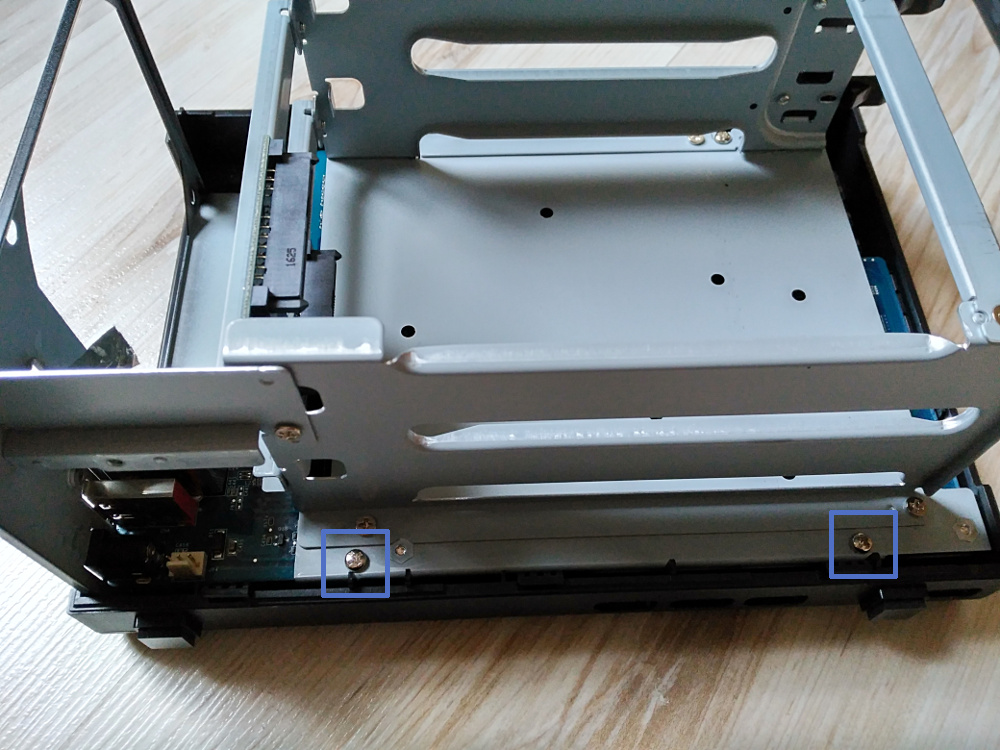

Schritt 6: Festplattenkäfig entfernen

Um an den Steckplatz für den Arbeitsspeicher zu kommen, muss nun noch der metallene Festplattenkäfig aus dem Gehäuse ausgebaut werden.

• Dazu befinden sich oben + unten je 2x Schrauben mit runden Köpfen. Diese 4 Schrauben lösen wir mit dem Kreuzschlitz-Schraubenzieher.
• Das Verbindungsblech zwischen Festplattenkäfig und Gehäuserückseite kann mit einer einzelnen Schraube am Festplattenkäfig firekt gelöst werden. Die Schraube auf der Gehäuserückseite muss nicht entfernt werden.

Schritt 7: Arbeitsspeicher austauschen

Wir sind endlich am Ziel und haben nun den RAM-Steckplatz vor uns:

• Der Speicherriegel wird links und rechts von einem Metallclip im Steckplatz gehalten. Diese beiden Clips müssen vorsichttig nach außen gedrückt werden. Danach springt der Speicherriegel leicht nach oben und kann aus dem Steckplatz entnommen werden.
• Nun kann der neue Speicherriegel eingesetzt werden. Dazu den Speicherriegel leicht angewinkelt in die Halterung drücken. Anschließend den Speicherriegel nach unten drücken, sodass er zwischen den seitlichen Metallclips einrastet.
